MAX98357 – модуль усилителя класса AB с интерфейсом I2S (3 Вт)

Модуль MAX98357 — Высококачественный Аудиоусилитель I2S для Arduino, ESP32 и Raspberry Pi

Модуль MAX98357 — это современный аудиоусилитель класса D с интерфейсом I2S, обеспечивающий превосходное качество звука при минимальном энергопотреблении. Отлично подходит для аудиосистем, мультимедийных устройств, портативных колонок и других проектов, где требуется качественный звук.

Характеристики:

• Интерфейс: I2S
• Диапазон питания: 2.5–5.5 В
• Выходная мощность:
  • 3.2 Вт на 4 Ω
  • 1.8 Вт на 8 Ω
• Динамический диапазон: 100 дБ
• THD+N: -87 дБ (1 Вт, 8 Ω)
• Частота дискретизации: 8–96 кГц
• Усиление: 3, 6, 9, 12, 15 дБ
• Ток в режиме ожидания: 2.4 мА
• PSRR: 77 дБ @ 1 кГц
• Защита: От перегрева и перегрузки
• Размеры: 18 × 18 × 3 мм
• Температура эксплуатации: -40°C…+85°C

Преимущества:

1. Высокое качество звука: Класс D с характеристиками класса AB.
2. Компактность: Миниатюрный размер модуля подходит для встроенных устройств.
3. Энергоэффективность: Низкое потребление энергии делает модуль идеальным для портативных устройств.
4. Гибкость подключения: Поддерживает I2S, left-justified и 8-канальный TDM форматы.
5. Надёжность: Встроенная защита от перегрева и перегрузки.

Применение:

• Аудиосистемы (домашние и профессиональные).
• Мультимедийные устройства и интернет-радио.
• Робототехника с голосовым управлением.
• Игровые консоли и аксессуары.
• Устройства видеонаблюдения.
• Автомобильные звуковые системы.

Подключение:

• Питание: Подключается к источнику 3.3 В или 5 В.
• Интерфейс I2S:
  • Data In (DIN): Вход цифровых данных.
  • Bit Clock (BCLK): Синхронизация.
  • Left/Right Select (LRCLK): Выбор канала.
• Совместим с Arduino, ESP32, Raspberry Pi и другими микроконтроллерами.

Комплектация:

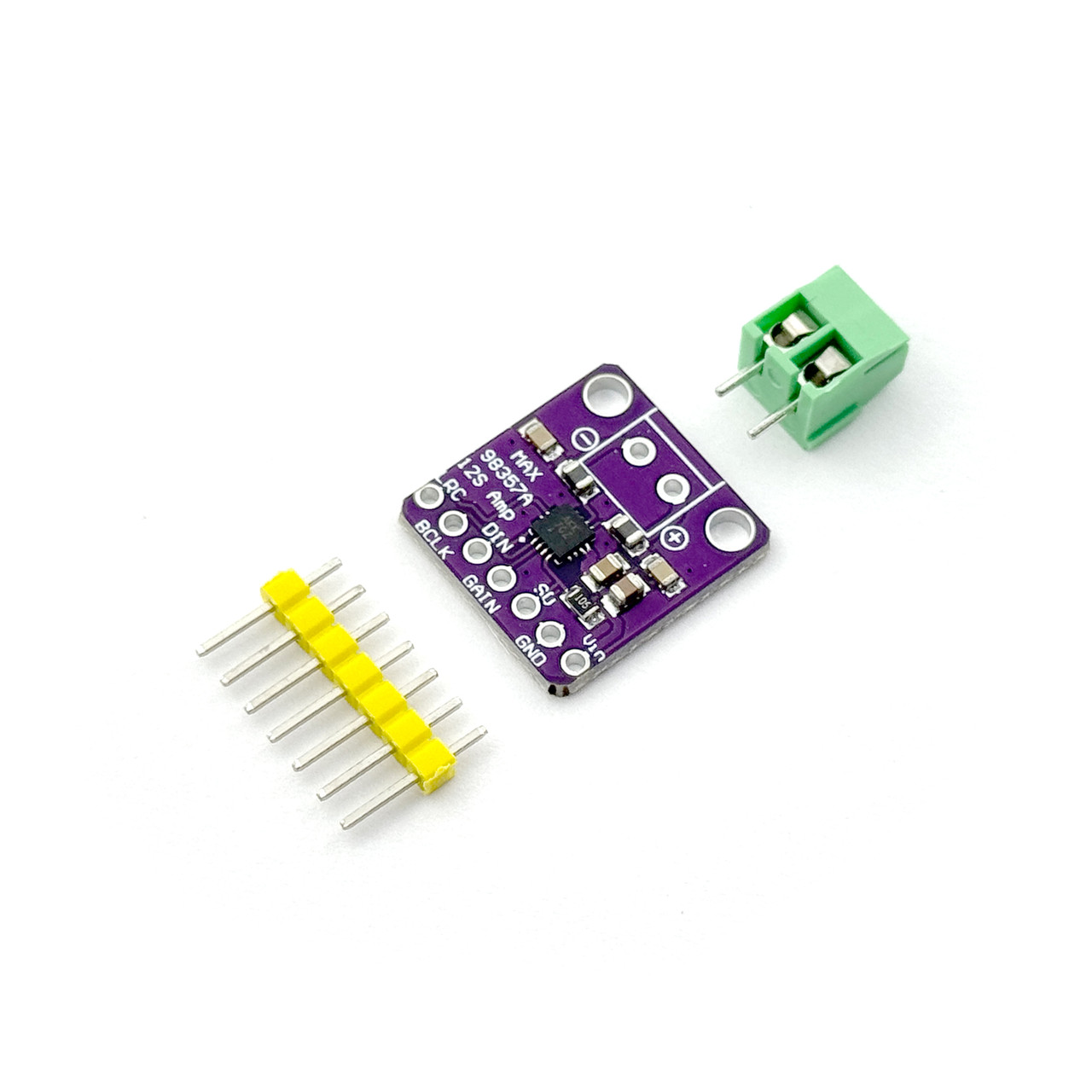

• Модуль MAX98357.
• Разъём для динамика (2 контакта).
• Гребёнка на 7 пинов.
