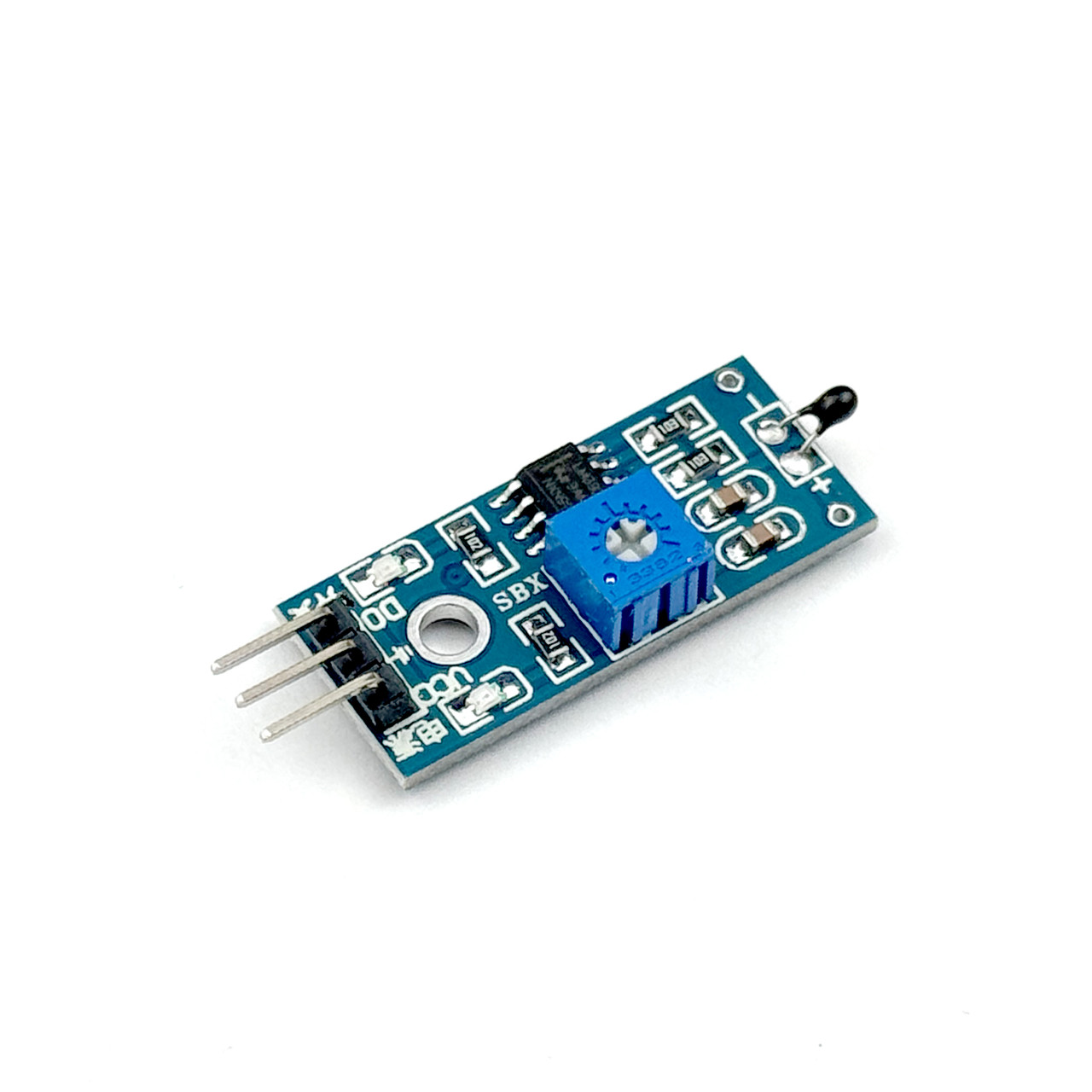

Модуль датчика температуры (термистор)

Модуль датчика температуры (термистор) с регулируемым порогом на LM393

Модуль цифрового датчика температуры с термистором NTC предназначен для регистрации достижения заданной температуры. Этот датчик прост в использовании и отлично подходит для работы с платформами Arduino, ESP8266, ESP32 и другими микроконтроллерами. Благодаря встроенному потенциометру вы можете легко настроить пороговую температуру срабатывания.

Основные характеристики:

• Тип датчика: Цифровой.
• Терморезистор: NTC (Negative Temperature Coefficient).
• Порог срабатывания: Регулируемый с помощью потенциометра.
• Компаратор: LM393.
• Рабочее напряжение: 3,3–5 В.
• Диапазон измеряемой температуры: 20–80 °C.
• Подстроечный резистор: 3362, 10 кОм.
• Цифровой выход (DO): Выдаёт сигнал высокого уровня при достижении порога.

Контактная группа модуля:

1. VCC: Питание 3,3–5 В.
2. GND: Земля.
3. DO: Цифровой выход, сообщает о достижении заданного порога температуры.

Особенности и преимущества:

1. Простая настройка: Удобная регулировка порога температуры через потенциометр.
2. Универсальность: Совместимость с большинством микроконтроллеров.
3. Надёжность: Точный контроль температуры благодаря NTC термистору.
4. Энергосбережение: Низкое энергопотребление.
5. Индикаторы: На плате есть светодиоды для индикации питания и срабатывания.

Применение:

• Системы климат-контроля: Контроль температуры в умных домах.
• Системы охлаждения: Мониторинг температуры радиаторов, процессоров.
• Бытовая электроника: Контроль температуры в бытовых приборах.
• Образовательные проекты: Исследование работы термисторов и компараторов.
• Автоматизация: Устройства с температурным контролем.

Пример подключения:

Преимущества использования термистора NTC:

• Быстрая реакция на изменение температуры.
• Высокая точность измерений.
• Надёжность и долговечность.
